Обслуживание гирбокса своими руками: 6 этапов чистки, осмотра и смазки. Как подготовить привод, заметить износ и понять, когда домашнего ТО уже недостаточно.
Обслуживание гирбокса — это удаление старой смазки и грязи, осмотр деталей и нанесение свежего состава на нужные поверхности. Начинайте с отключения аккумулятора и подготовки по инструкции вашего привода. Если при осмотре обнаружились сколы зубьев, трещины или деформация, одной чистки недостаточно: повреждённую деталь нужно заменить, а причину повреждения — выяснить.
Зачем гирбоксу обслуживание
Гирбоксу нужно обслуживание, чтобы убрать загрязнения из трущихся узлов и проверить состояние деталей до дальнейшей эксплуатации. Мотор вращает шестерни, те перемещают поршень и сжимают пружину; после освобождения поршня пружина толкает его вперёд. Трение, грязь и старая смазка сопровождают работу этого механизма, поэтому при ТО важно не только обновить состав, но и осмотреть поверхности под ним.
Смотреть в каталоге: Внутренние детали привода — с ценами и наличием.
Если вы пока не различаете поршень, цилиндр и сопло, начните с объяснения, что такое гирбокс. До вскрытия полезно понимать, какую деталь вы снимаете и в каком положении должны вернуть её обратно. Фотография помогает сохранить расположение, но не объясняет назначение узла.
ТО, ремонт и тюнинг решают разные задачи. При обслуживании вы чистите механизм, смазываете его и оцениваете износ. При ремонте — заменяете повреждённое. При тюнинге — меняете характеристики привода. Не превращайте обычную чистку в замену исправных деталей без понятной причины.
Свежая смазка нужна исправному механизму. Сколотый зуб или треснувшие стенки она не восстановит.
Общего интервала обслуживания для всех приводов нет. Ориентир задаёт производитель модели, а условия эксплуатации помогают решить, нужен ли внеплановый осмотр. После хранения, попадания влаги или игры в пыли оценивайте состояние привода, а не только время с предыдущего ТО.
Для следующего обслуживания сохраните фотографии и короткую запись: что обнаружили, что очистили, какие детали оставили. Тогда вы сможете сравнить состояние механизма, а не восстанавливать по памяти, был ли этот след на шестерне раньше.
Признаки, что пора заглянуть внутрь
Повод проверить привод — новый скрежет, гул или скрип, падение темпа стрельбы, пропуски цикла, заметный нагрев мотора либо необычный запах. Эти признаки не доказывают поломку внутри гирбокса: похожие симптомы могут сопровождать проблемы с аккумулятором, контактами или мотором. Начинайте с прекращения стрельбы и отключения питания, а не с попытки поставить диагноз по звуку.
Сравнивайте работу привода с его обычным поведением. Если раньше цикл проходил ровно, а теперь механизм работает «лениво» или с паузами, это полезное наблюдение. Запишите, когда возникает изменение: сразу после подключения, при каждом запуске или после продолжения стрельбы. Не воспроизводите симптом многократно ради более точного описания.
Особенно внимательно отнеситесь к изменениям после долгого хранения или контакта с грязью и влагой. Сам факт такого эпизода ещё не означает, что детали сломаны. Он помогает выбрать, что осмотреть, и объяснить мастеру обстоятельства появления неисправности.
Новый звук — повод остановиться и проверить привод. По одному звуку нельзя определить деталь, которую нужно купить.
Перед вскрытием сопоставьте симптомы с описанием конструкции и износа гирбокса. Если вы не можете отделить проблему питания от механического заедания, не начинайте замену деталей наугад.
Практический сценарий простой: услышали незнакомый скрежет, прекратили стрельбу, сняли аккумулятор, зафиксировали обстоятельства. Продолжать стрелять, чтобы посмотреть, «пройдёт ли само», не нужно. Для решения о ремонте важнее последующий осмотр, чем предположение, сделанное во время игры.
Подготовка и безопасность до разборки
До разборки отключите и снимите аккумулятор, извлеките магазин и убедитесь, что в стволе нет шара, способом из инструкции к модели. Отдельно найдите порядок снятия натяжения пружины. Обесточенный привод всё ещё может содержать нагруженную пружину: отключение батареи не заменяет подготовку механизма к вскрытию. Если порядок подготовки непонятен, самостоятельную разборку лучше отложить.
Не переносите способ сброса натяжения с похожего привода на свой. Ориентируйтесь на руководство конкретной модели. При раскрытии стенок придерживайте нагруженные детали и не направляйте их в лицо: пружина может вытолкнуть деталь из посадочного места.
Подготовьте ровную чистую поверхность с освещением, при котором видны шайбы и крепёж. Вам понадобятся подходящие отвёртки, ключи или биты под крепёж модели, пинцет, кисть, салфетки без ворса и ёмкость для снятых деталей. Инструмент должен соответствовать крепежу, а не просто помещаться в его углубление.
Фотографируйте расположение деталей до снятия, а не после. Отдельно сохраняйте положение проводов и шайб. Если на снимке не видно, где стояла деталь, сделайте более понятный кадр до продолжения работы.
Наборы для чистки оружия не заменяют материалы для обслуживания гирбокса: чистка канала ствола и работа с внутренним механизмом требуют разных принадлежностей.

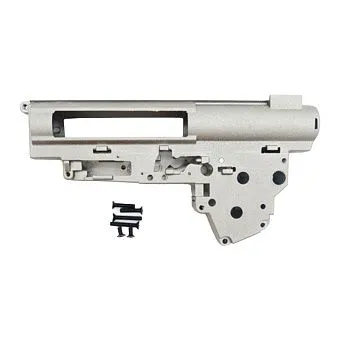

До вскрытия прочитайте условия гарантии именно вашего изделия. До покупки запчастей установите версию гирбокса: обозначения ver.2 и ver.3 нельзя воспринимать как обещание взаимозаменяемости стенок и внутренних деталей.
Разборка, осмотр и чистка
Разбирайте гирбокс по руководству модели, сохраняя расположение деталей и шайб, а очищайте так, чтобы после удаления смазки можно было осмотреть поверхности. Общая последовательность включает извлечение узла из корпуса привода, снятие мотора, раскрытие стенок и извлечение внутренних деталей. Конкретный порядок крепежа и доступа к узлам определяет конструкция вашего привода.
Не используйте общую схему как замену инструкции. Если деталь не выходит после снятия предусмотренного крепежа, остановитесь и найдите причину, прежде чем прикладывать усилие.
- Сфотографируйте установленный гирбокс и расположение проводов. Проверьте, что на снимке видны места подключения и крепления.
- Снимите узел и мотор в порядке, указанном для модели. Сложите крепёж так, чтобы сохранить его принадлежность.
- После подготовки пружины аккуратно раскройте стенки. Зафиксируйте положение шестерён и регулировочных шайб.
- Извлеките пружину, поршень, цилиндр и шестерни по инструкции. Не смешивайте шайбы с разных осей.
- Уберите старую смазку кистью и салфетками. Осмотрите очищенные зубья, посадочные места и уплотнения.
Сколы, трещины и деформации отмечайте отдельно. Проверьте зубья шестерён и поршня, поршневую головку, уплотнение, сопло, втулки или подшипники, стенки. Осмотрите ход и возврат антиреверса и лапки отсекателя: это разные детали.
Потемневшая смазка с металлической пылью — повод внимательно осмотреть очищенные поверхности. По одному цвету смазки нельзя выбрать замену. Даже антиреверс для гирбокса ver.2/3 подбирайте после проверки применимости к своей модели.
Сначала удалите загрязнения, затем оценивайте деталь. Под слоем старой смазки трудно отличить след работы от повреждения.
Растворитель используйте только при подтверждённой совместимости с материалами очищаемых деталей. Неизвестный состав для такого эксперимента не подходит.
Смазка: что и куда наносить
Смазку подбирают по месту нанесения и совместимости с материалами: густой состав предназначают для шестерён, осей и трущихся пар, жидкое силиконовое масло — для предусмотренных производителем мест в поршневой группе. Не переносите это общее разделение на любую деталь автоматически. Перед нанесением проверьте инструкцию привода и описание самого состава, включая ограничения для пластика и уплотнений.
Цель нанесения — тонкая равномерная плёнка на рабочей поверхности. Не заполняйте смазкой свободное пространство внутри стенок. Избыток состава может мешать работе механизма и попадать туда, где он не нужен. Электрические контакты оставляйте без смазки, предназначенной для механических пар.

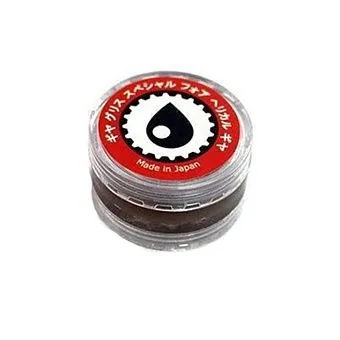

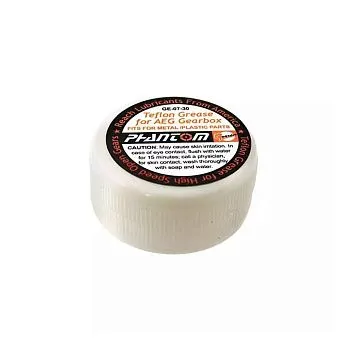

При выборе можно сопоставить тефлоновую смазку Guarder GE-07-30 и смазку для шестерён TJP. Название, цвет или упоминание тефлона сами по себе не подтверждают пригодность для уплотнения либо конкретного пластика. Назначение, область нанесения и ограничения смотрите в описании выбранного товара.
Другие смазки для страйкбола сравнивайте по тем же признакам. Если в описании не указана совместимость с нужным материалом, не считайте её подтверждённой.
После нанесения на шестерни проверьте движение вручную на этапе сборки, когда это допускает конструкция и пружина ещё не создаёт нагрузку. Уберите заметные излишки салфеткой. Слой состава не должен скрывать состояние зубьев.
Не пытайтесь устранить заедание добавлением смазки. Сначала проверьте посадку деталей и положение шайб.
Сохраняйте название использованного состава вместе с записью об обслуживании. Это поможет при следующем ТО понять, что уже нанесено на детали, и не выбирать новый материал вслепую.
Сборка, проверка и когда нужна замена деталей
Собирайте гирбокс по инструкции и собственным фотографиям, проверяя расположение деталей до закрытия стенок. Плавность хода оценивайте вручную на предусмотренном конструкцией этапе, без мотора и нагрузки пружины. Если движение заедает, не переходите к запуску: сначала найдите причину. Пробное включение проводите только после восстановления безопасной сборки в порядке, который допускает производитель.
Перед подключением аккумулятора пройдите проверку. Каждый пункт должен подтверждаться осмотром, фотографией или ручной проверкой, а не ощущением, что «всё вроде на месте».
- Шайбы вернулись на свои оси. Сопоставьте расположение с фотографиями; при сомнении пересмотрите сборку до запуска.
- Шестерни установлены без заедания. Проверяйте движение на допустимом этапе без нагрузки пружины.
- Антиреверс и лапка отсекателя стоят правильно. Проверьте посадку, ход и возврат по схеме модели.
- Провода не попали между стенками. Осмотрите их прокладку перед окончательным стягиванием корпуса.
- Повреждённые детали не остались внутри. Сколотые зубья, трещины и деформации требуют решения о замене.
- Порядок пробного запуска понятен. Не импровизируйте с включением открытого механизма или сборки без части деталей.
Если при проверке обнаружился стук или сохранилось заедание, вернитесь к посадке деталей и шиммированию — подбору регулировочных шайб. Не проверяйте сомнительную сборку продолжительной стрельбой.
Незнакомая модель, повреждения стенок, отсутствие инструмента или сомнение в обращении с пружиной — причины обратиться к мастеру. Если после чистки симптом остался, причина может лежать в изношенной детали, регулировке передачи или моторе. Повторное нанесение смазки этот выбор не заменит.
Частые вопросы
Можно ли при обслуживании сразу поставить детали для тюнинга?
Лучше разделить эти работы: сначала восстановить штатную работу после ТО, затем решать задачу изменения характеристик. Если одновременно поменять детали и провести обслуживание, при появлении нового симптома будет сложнее понять, какое действие его вызвало.
Как передать разобранный гирбокс мастеру?
Сохраните фотографии разборки и разложите снятые детали так, чтобы было понятно, откуда они извлечены. Отдельно приложите шайбы с указанием соответствующих осей и опишите исходный симптом, а также действия, после которых работа остановилась.
Как выбрать между заменой детали и заменой гирбокса целиком?
Начните с перечня обнаруженных повреждений, а не с покупки узла в сборе. Состояние стенок, передачи и остальных деталей нужно оценить вместе; при сомнении передайте результаты осмотра мастеру, чтобы сопоставить объём ремонта с заменой.
Можно ли обсудить подбор материалов в магазине?
В розничных магазинах MIDFORT в Краснодаре, Ростове-на-Дону и Ставрополе можно обратиться за консультацией по подбору. Подготовьте обозначение привода, версию гирбокса, фотографии и название нужного состава: одной фразы «для страйкбола» для выбора недостаточно.
